BR1600のHDD故障時の確認方法

BR1600は設定をするとHDD故障時にメールを飛ばすことが可能です。
飛んできたメールでの確認とWebコンソールと実機からの確認をまとめます。


故障時のメール例(HDD4がError)

Thu, Jun. 7 04:56:30 2012/DF800//ARRAY Drive Detached.
Thu, Jun. 7 04:56:30 2012/DF800//ARRAY Detached Drive Position Unit No.00 HDU No.04.
Thu, Jun. 7 04:56:30 2012/DF800//ARRAY DriveType AKH450.
Thu, Jun. 7 04:56:30 2012/DF800//ARRAY DeviceType  02.

Timezone : (GMT+09:00) Osaka/ Sapporo/ Tokyo
Hardware serial number : xxxxxx
Micro program version : Controller 0 = 0865/F-S, Controller 1 = 0865/F-S
Hardware serial number for failed tray : xxxxxx
Failed part revision : Drive : 4C57
Failed Drive information : SEAGATE  DKS2F-K450SS     4C57 3QQ1HL65
Drive operation time : xxx d x h xx m
Drive failed factor information :
xxxxxx xxxxxx xxxxxx xxxxxx
xxxxxx xxxxxx xxxxxx xxxxxx
xxxxxx xxxxxx xxxxxx xxxxxx
------------------------------------------------------------------------------------------
Above is an information for automatic analysis. Please do not care.
------------------------------------------------------------------------------------------
Subsystem Warning occurred. Please confirm the Alerts window of Storage Navigator Modular.
Following message is a WEB information message.
------------------------------------------------------------------------------------------
06/07/2012 04:56:30 00 I15000 Data recovery started(Unit-00,HDU-07)
06/07/2012 04:56:29 00 W09227 HDU alarm(Unit-00,HDU-04,Type-AKH450)                                                 :HDU   /STRC
06/07/2012 04:56:29 00 IY0D00 HDU intermittent error over(Unit-00,HDU-04)

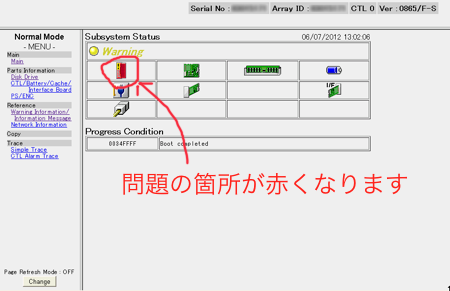

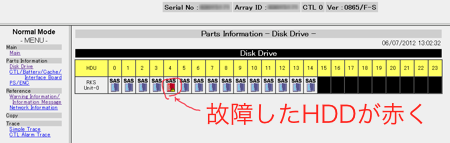

故障時のWebコンソールの例

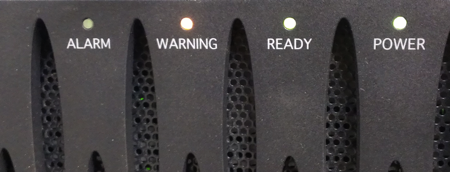

実際の実機ではフロントのWARRNINGランプが点灯

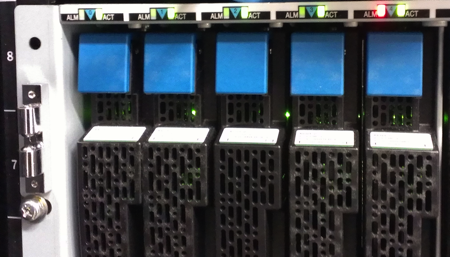

カバーを外すと該当のディスクのランプが点灯します。
