Catalyst3550 2台をHSRP冗長化してみる 構築編

Catalyst


Catalyst3550 48ポート を2台とbondingして冗長化したサーバを
用意して下記を行ないます。
・Catalyst3550と上位のルータを静的ルーティング
・VLAN3つを構成
　　vlan 10
　　　192.168.12.0/24 GW 192.168.12.1
　　vlan 20
　　　192.168.13.0/24 GW 192.168.13.1
　　vlan 30
　　　192.168.14.0/24 GW 192.168.14.1
・VLAN3つを静的ルーティング
・Catalyst3550 2台をtrunkingでつなげてVLANをCatalyst3550 2台で運用。
・HSRPでCatalyst3550のデフォルトGW、各VLANのGWを冗長化。
　※MHSRPによる負荷分散までは今回は行わない。
・bondingしたサーバのNICをCatalyst3550 2台に1つずつ接続して冗長化


この構成の狙い
・片方のCatalyst3550に障害が起こってもルーティングが
　HSRPにより自動継続すること。
・片方のCatalyst3550に障害が起こってもサーバは通信を
　HSRPとbondingにより自動継続すること。

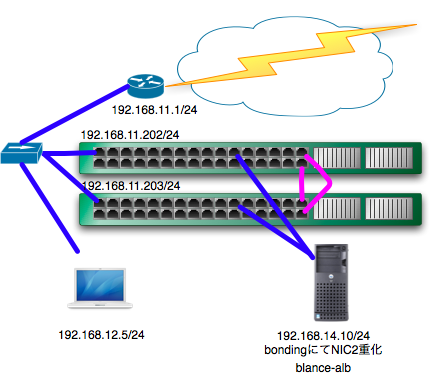

【構成】
上位ルータ
　192.168.11.1


VLAN 10
　192.168.12.0/255.255.255.0
VLAN 20
　192.168.13.0/255.255.255.0
VLAN30
　192.168.14.0/255.255.255.0


Catalyst3550 HSRPのPrimary
　vlan 10
　　192.168.12.0/24のネットワークを構成
　　VLANのGWの設定
　　　192.168.12.1をgwにする。
　　　vlan 10のIPを192.168.12.2にしてHSRPで192.168.12.1を
　　　割り振りPrimaryとして設定する。
　vlan 20
　　192.168.13.0/24のネットワークを構成
　　VLANのGWの設定
　　　192.168.13.1をgwにする。
　　　vlan 10のIPを192.168.13.2にしてHSRPで192.168.13.1を
　　　割り振りPrimaryとして設定する。
　vlan 30
　　192.168.14.0/24のネットワークを構成
　　VLANのGWの設定
　　　192.168.14.1をgwにする。
　　　vlan 10のIPを192.168.14.2にしてHSRPで192.168.14.1を
　　　割り振りPrimaryとして設定する。
　int f 0/1
　　192.168.11.202/24
　　デフォルトGWの設定
　　　IPを192.168.11.202にしてHSRPで192.168.11.201を
　　　割り振りPrimaryとして設定する。
　int f 0/2 - 16
　　192.168.12.0/24のポート
　int f 0/17 - 32
　　192.168.13.0/24のポート
　int f 0/33 - 46
　　192.168.14.0/24のポート
　int f 0/47 - 58
　　　trunkポート クロスケーブルでCatalyst3550同士をつなぐ


Catalyst3550 HSRPのSecondary
　vlan 10
　　192.168.12.0/24のネットワークを構成
　　VLANのGWの設定
　　　192.168.12.1をgwにする。
　　　vlan 10のIPを192.168.12.3にしてHSRPで192.168.12.1を
　　　割り振りPrimaryとして設定する。
　vlan 20
　　192.168.13.0/24のネットワークを構成
　　VLANのGWの設定
　　　192.168.13.1をgwにする。
　　　vlan 10のIPを192.168.13.3にしてHSRPで192.168.13.1を
　　　割り振りPrimaryとして設定する。
　vlan 30
　　192.168.14.0/24のネットワークを構成
　　VLANのGWの設定
　　　192.168.14.1をgwにする。
　　　vlan 10のIPを192.168.14.3にしてHSRPで192.168.14.1を
　　　割り振りPrimaryとして設定する。
　int f 0/1
　　192.168.11.202/24
　　デフォルトGWの設定
　　　IPを192.168.11.202にしてHSRPで192.168.11.201を
　　　割り振りPrimaryとして設定する。
　int f 0/2 - 16
　　192.168.12.0/24のポート
　int f 0/17 - 32
　　192.168.13.0/24のポート
　int f 0/33 - 46
　　192.168.14.0/24のポート
　int f 0/47 - 58
　　　trunkポート クロスケーブルでCatalyst3550同士をつなぐ


Catalyst3550 HSRPのPrimaryに投入したコマンド

vlan database
vlan 10 name vlan10
vlan 20 name vlan20
vlan 30 name vlan30
exit

configure terminal
ip routing
interface vlan 1
no ip address
no shutdown
exit
interface vlan 10
ip address 192.168.12.2 255.255.255.0
standby 10 ip 192.168.12.1
standby 10 priority 105
standby 10 preempt
no shutdown
exit
interface vlan 20
ip address 192.168.13.2 255.255.255.0
standby 10 ip 192.168.13.1
standby 10 priority 105
standby 10 preempt
no shutdown
exit
interface vlan 30
ip address 192.168.14.2 255.255.255.0
standby 10 ip 192.168.14.1
standby 10 priority 105
standby 10 preempt
no shutdown
exit
interface FastEthernet 0/1
no switchport
ip address 192.168.11.202 255.255.255.0
standby 10 ip 192.168.11.201
standby 10 priority 105
standby 10 preempt
no shutdown
exit
ip route 0.0.0.0 0.0.0.0 192.168.11.1
int range f 0/2 - 16
switchport mode access
switchport access vlan 10
exit
int range f 0/17 - 32
switchport mode access
switchport access vlan 20
exit
int range f 0/33 - 46
switchport mode access
switchport access vlan 30
exit
int range f 0/47 - 48
switchport trunk encapsulation dot1q
switchport mode trunk
exit


Catalyst3550 HSRPのSecondaryに投入したコマンド

vlan database
vlan 10 name vlan10
vlan 20 name vlan20
vlan 30 name vlan30
exit

configure terminal
ip routing
interface vlan 1
no ip address
no shutdown
exit
interface vlan 10
ip address 192.168.12.3 255.255.255.0
standby 10 ip 192.168.12.1
standby 10 priority 100
no shutdown
exit
interface vlan 20
ip address 192.168.13.3 255.255.255.0
standby 10 ip 192.168.13.1
standby 10 priority 100
no shutdown
exit
interface vlan 30
ip address 192.168.14.3 255.255.255.0
standby 10 ip 192.168.14.1
standby 10 priority 100
no shutdown
exit
interface FastEthernet 0/1
no switchport
ip address 192.168.11.203 255.255.255.0
standby 10 ip 192.168.11.201
standby 10 priority 100
no shutdown
exit
ip route 0.0.0.0 0.0.0.0 192.168.11.1
int range f 0/2 - 16
switchport mode access
switchport access vlan 10
exit
int range f 0/17 - 32
switchport mode access
switchport access vlan 20
exit
int range f 0/33 - 46
switchport mode access
switchport access vlan 30
exit
int range f 0/47 - 48
switchport trunk encapsulation dot1q
switchport mode trunk
exit
